Perkembangan teknologi GNSS dalam beberapa tahun terakhir tidak hanya berfokus pada peningkatan jumlah satelit atau akurasi positioning. Salah satu inovasi yang memberikan dampak besar di lapangan adalah hadirnya teknologi IMU (Inertial Measurement Unit) yang terintegrasi pada receiver GNSS modern.
Bagi surveyor yang terbiasa menggunakan GPS geodetik generasi lama, menjaga posisi tongkat rover tetap tegak lurus merupakan hal yang sangat penting. Sedikit kemiringan saja dapat memengaruhi hasil pengukuran. Namun kini, dengan adanya teknologi IMU Tilt Compensation, proses pengambilan titik menjadi lebih cepat dan praktis.
Teknologi ini memungkinkan surveyor tetap memperoleh koordinat yang akurat meskipun tongkat rover berada dalam kondisi miring. Fitur tersebut sangat membantu saat melakukan pengukuran di area yang sulit dijangkau, dekat pagar, tepi sungai, bawah pohon, hingga area padat bangunan.
Apa Itu IMU dalam GNSS Survey?
IMU atau Inertial Measurement Unit adalah sensor elektronik yang berfungsi untuk mendeteksi orientasi, percepatan, dan pergerakan suatu objek.
Dalam sistem GNSS, IMU digunakan untuk mengetahui posisi serta sudut kemiringan rover secara real-time. Data tersebut kemudian dikombinasikan dengan informasi posisi dari satelit sehingga perangkat mampu menghitung koordinat titik yang sebenarnya meskipun antena tidak berada tepat di atas titik ukur.
Secara sederhana, IMU bertugas menjawab pertanyaan:
- Seberapa miring rover saat digunakan?
- Ke arah mana kemiringan tersebut terjadi?
- Berapa koreksi posisi yang harus diterapkan?
Karena itulah teknologi ini sering dikenal sebagai imu tilt compensation atau kompensasi kemiringan.
Sebelum teknologi IMU hadir, surveyor harus menggunakan gelembung nivo (bubble level) dan memastikan tongkat selalu tegak saat pengukuran dilakukan. Kini proses tersebut tidak lagi menjadi hambatan utama.
Mengapa Teknologi IMU Menjadi Penting?
Dalam praktik lapangan, kondisi ideal hampir tidak pernah ditemukan.
Surveyor sering menghadapi berbagai tantangan seperti:
- Area berhutan dengan vegetasi rapat
- Lereng curam
- Tepi saluran irigasi
- Pinggir jurang
- Lokasi dekat bangunan tinggi
- Area dengan akses terbatas
Pada kondisi tersebut, menjaga rover tetap tegak sering kali sulit dilakukan.
Di sinilah teknologi imu gnss memberikan keuntungan besar. Surveyor dapat mengukur titik dengan lebih fleksibel tanpa mengorbankan akurasi.
Selain itu, penggunaan IMU mampu mempercepat pekerjaan karena operator tidak perlu lagi berulang kali mengecek gelembung nivo sebelum merekam titik.
Cara Kerja IMU Tilt Compensation
Sensor yang Bekerja di Dalam IMU
Sebuah IMU umumnya terdiri dari:
1.Accelerometer
Mengukur percepatan dan arah gravitasi.
2. Gyroscope
Mengukur kecepatan rotasi dan perubahan orientasi.
3. Magnetometer
Membantu menentukan arah relatif terhadap medan magnet bumi.
Ketiga sensor tersebut bekerja secara bersamaan untuk menentukan orientasi rover secara presisi.
Integrasi dengan Data GNSS
Receiver GNSS menerima data posisi dari satelit.
Di saat yang sama, IMU menghitung:
- Sudut kemiringan
- Arah kemiringan
- Tinggi antena
- Posisi relatif terhadap titik ukur
Sistem kemudian melakukan koreksi matematis sehingga titik yang tersimpan tetap merepresentasikan posisi sebenarnya di permukaan tanah.
Hasilnya, operator dapat melakukan pengukuran dengan rover miring hingga puluhan derajat tanpa kehilangan akurasi yang signifikan.
Perbedaan GNSS Konvensional dan GNSS dengan IMU
| Aspek | GNSS Konvensional | GNSS dengan IMU |
| Rover harus tegak | Ya | Tidak selalu |
| Kecepatan pengukuran | Lebih lambat | Lebih cepat |
| Pengukuran dekat objek | Sulit | Lebih mudah |
| Risiko kesalahan operator | Lebih tinggi | Lebih rendah |
| Efisiensi lapangan | Sedang | Tinggi |
Karena keunggulan tersebut, banyak perangkat GPS Geodetik modern kini sudah mengintegrasikan teknologi IMU sebagai fitur standar.
Keunggulan IMU pada GPS Geodetik
Penggunaan imu pada gps geodetik memberikan banyak manfaat yang langsung terasa saat pekerjaan lapangan berlangsung.
1. Meningkatkan Produktivitas
Surveyor dapat mengumpulkan lebih banyak titik dalam waktu yang sama.
Pada pekerjaan topografi berskala besar, peningkatan efisiensi ini sangat signifikan.
2. Mengurangi Kesalahan Manusia
Operator tidak perlu terus-menerus memeriksa nivo gelembung.
Hal ini mengurangi kemungkinan kesalahan akibat posisi tongkat yang kurang tegak.
3. Pengukuran Lebih Aman
Dalam beberapa kondisi, titik berada di lokasi yang sulit dijangkau.
Contohnya:
- Bibir sungai
- Area berlumpur
- Lereng curam
- Pinggir saluran
Dengan IMU, surveyor dapat mengambil titik dari posisi yang lebih aman.
4. Mempermudah Survey Detail
Objek seperti pagar, tembok, atau bangunan sering menyulitkan posisi antena tepat di atas titik.
Teknologi tilt memungkinkan titik tetap diukur secara akurat tanpa harus memaksakan posisi rover.
Aplikasi Tilt Survey GNSS di Lapangan
A. Survey Topografi
Pekerjaan topografi membutuhkan ribuan titik detail.
Menggunakan fitur tilt survey gnss dapat mempercepat proses pengumpulan data tanpa mengurangi kualitas hasil.
B. Survey Konstruksi
Pada proyek jalan, jembatan, maupun gedung bertingkat, banyak titik berada dekat struktur fisik.
IMU membantu pengukuran tetap berjalan lancar meskipun akses terbatas.
C. Survey Utilitas
Pemetaan:
- Manhole
- Valve
- Hydrant
- Jaringan pipa
sering dilakukan di lokasi yang tidak memungkinkan rover berdiri tegak sempurna.
D. Survey Pertambangan
Lingkungan tambang memiliki medan yang dinamis dan tidak rata.
Teknologi IMU membantu mempercepat proses stakeout maupun pengambilan data topografi.
Bagaimana Akurasi Teknologi IMU?
Salah satu pertanyaan yang paling sering muncul adalah:
“Apakah hasil pengukuran tetap akurat saat rover miring?”
Jawabannya adalah ya, selama teknologi IMU yang digunakan memiliki kualitas yang baik dan telah dikalibrasi dengan benar.
Banyak produsen receiver GNSS modern mampu mempertahankan akurasi sentimeter meskipun rover berada pada sudut kemiringan tertentu.
Tentu saja performa tersebut dipengaruhi oleh beberapa faktor seperti:
- Kualitas sensor IMU
- Algoritma pengolahan data
- Kondisi sinyal satelit
- Lingkungan sekitar
- Kalibrasi perangkat
Karena itu penting menggunakan perangkat dari produsen terpercaya yang memang dirancang untuk kebutuhan survey profesional.
Kalibrasi IMU pada Receiver GNSS
Meskipun sebagian besar perangkat modern telah menerapkan teknologi auto-calibration, pemahaman mengenai kalibrasi tetap penting.
Mengapa Kalibrasi Dibutuhkan?
Kalibrasi memastikan bahwa sensor mampu mengenali orientasi perangkat secara akurat.
Tanpa kalibrasi yang baik, koreksi kemiringan bisa menjadi kurang presisi.
Proses Kalibrasi Generasi Lama
Pada generasi awal, operator biasanya harus:
- Memutar rover beberapa kali
- Membentuk pola angka delapan
- Menunggu proses inisialisasi
Tahapan tersebut cukup memakan waktu.
Teknologi Generasi Baru
Receiver terbaru telah menggunakan sensor yang jauh lebih canggih.
Banyak perangkat mampu langsung aktif tanpa prosedur kalibrasi yang rumit sehingga pekerjaan lapangan menjadi lebih efisien.

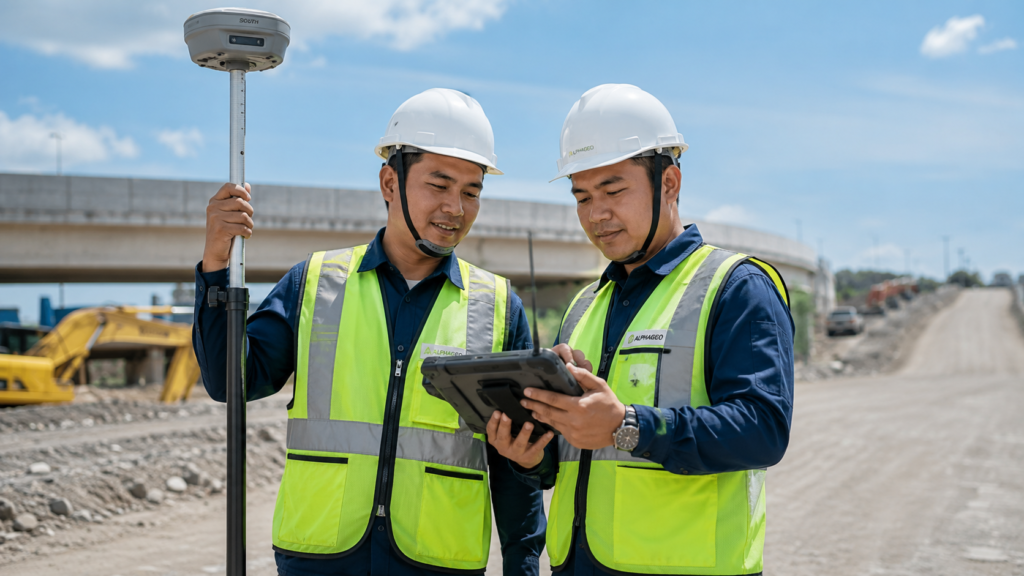

Tantangan Penggunaan IMU di Lapangan
Walaupun memiliki banyak kelebihan, teknologi IMU bukan berarti tanpa keterbatasan.
Lingkungan dengan Gangguan Magnetik
Beberapa jenis IMU masih dapat terpengaruh oleh:
- Besi besar
- Struktur baja
- Gardu listrik
- Mesin berat
Karena itu surveyor perlu memahami karakteristik perangkat yang digunakan.
Kemiringan Berlebihan
Meskipun teknologi tilt mendukung pengukuran saat rover miring, setiap perangkat memiliki batas operasional tertentu.
Semakin ekstrem kemiringannya, semakin besar pula risiko penurunan kualitas hasil.
Kualitas Sinyal GNSS
IMU tidak menggantikan fungsi satelit.
Jika kualitas sinyal GNSS buruk, hasil pengukuran tetap dapat terdampak.
Perkembangan Teknologi IMU GNSS Saat Ini
Dalam beberapa tahun terakhir, produsen receiver GNSS berlomba menghadirkan sistem IMU yang semakin canggih.
Beberapa peningkatan yang banyak ditemukan antara lain:
1. Kalibrasi Instan
Pengguna tidak lagi perlu melakukan prosedur yang panjang sebelum mulai bekerja.
2. Sensor Lebih Stabil
Performa sensor menjadi lebih konsisten meskipun digunakan dalam waktu lama.
3. Integrasi dengan AR
Beberapa receiver terbaru telah menggabungkan IMU dengan teknologi Augmented Reality untuk mempermudah stakeout di lapangan.
4. Ketahanan Lingkungan Lebih Baik
Perangkat modern dirancang agar tetap bekerja pada kondisi:
- Panas ekstrem
- Hujan
- Debu
- Getaran tinggi
Kemajuan tersebut membuat GNSS semakin mudah digunakan bahkan oleh operator yang belum memiliki pengalaman panjang di bidang survey.
Hubungan IMU dengan Teknologi RTK
Banyak orang menganggap IMU dan RTK adalah teknologi yang sama.
Padahal keduanya memiliki fungsi yang berbeda.
Fungsi RTK
RTK bertugas meningkatkan akurasi posisi GNSS hingga level sentimeter melalui koreksi diferensial.
Fungsi IMU

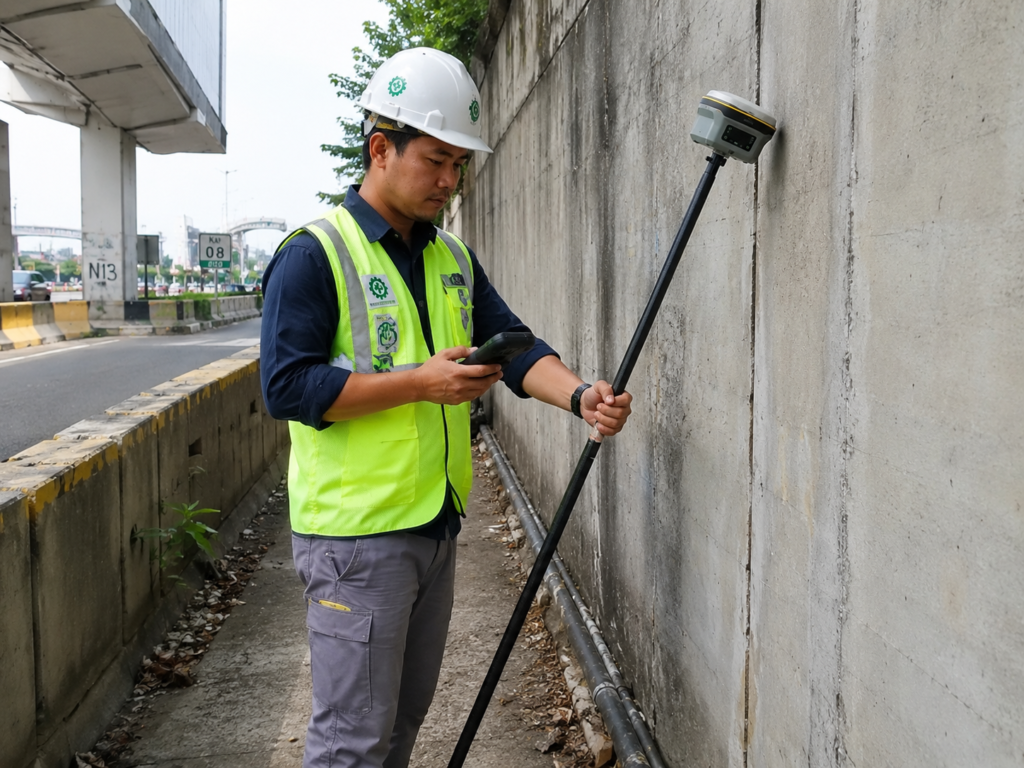

IMU bertugas mendeteksi orientasi dan kemiringan rover.
Ketika kedua teknologi digabungkan, surveyor mendapatkan:
- Akurasi tinggi
- Pengukuran lebih cepat
- Fleksibilitas lebih baik
- Produktivitas yang meningkat
Karena itulah kombinasi RTK dan IMU kini menjadi standar pada banyak perangkat survey profesional.
Memilih GNSS dengan Teknologi IMU
Sebelum membeli receiver GNSS, ada beberapa aspek yang perlu diperhatikan.
A. Stabilitas Tilt Compensation
Pastikan sistem tilt dapat bekerja konsisten pada berbagai kondisi lapangan.
B. Kemudahan Kalibrasi
Pilih perangkat yang memiliki proses inisialisasi sederhana.
C. Dukungan Multi Konstelasi
Receiver yang mendukung GPS, GLONASS, Galileo, dan BeiDou biasanya memberikan performa yang lebih baik.
D. Kompatibilitas Software
Pastikan perangkat dapat digunakan dengan software survey yang umum digunakan.
E. Dukungan Purna Jual
Ketersediaan layanan teknis dan pelatihan juga menjadi faktor penting dalam investasi peralatan survey.
Contoh Receiver GNSS Modern yang Menggunakan IMU
Saat ini banyak perangkat survey profesional yang telah mengadopsi teknologi tilt compensation berbasis IMU.
Beberapa produk yang sering digunakan untuk pekerjaan pemetaan, konstruksi, dan infrastruktur antara lain:
Perangkat-perangkat tersebut dirancang untuk mendukung kebutuhan survey modern yang menuntut kecepatan, efisiensi, serta akurasi tinggi di berbagai kondisi lapangan.
Selain itu, teknologi IMU pada generasi terbaru juga mulai dipadukan dengan fitur visual positioning dan augmented reality sehingga proses stakeout menjadi lebih intuitif.
IMU dan Masa Depan Dunia Survey
Perkembangan industri geospasial menunjukkan bahwa kebutuhan terhadap data yang cepat dan akurat akan terus meningkat.
Di masa depan, integrasi antara:
- GNSS
- IMU
- LiDAR
- Kamera visual
- Artificial Intelligence
akan semakin umum digunakan dalam berbagai proyek pemetaan.
Surveyor tidak lagi hanya mengandalkan koordinat dari satelit, tetapi juga memanfaatkan berbagai sensor yang saling melengkapi untuk menghasilkan data yang lebih kaya dan akurat.
Referensi mengenai teknologi sensor inersia juga dapat dipelajari melalui Inertial Labs IMU Technology yang membahas prinsip kerja dan perkembangan sistem IMU dalam berbagai aplikasi navigasi dan positioning.
Teknologi imu gnss survey telah mengubah cara kerja surveyor di lapangan. Jika sebelumnya operator harus memastikan rover selalu tegak sempurna sebelum merekam titik, kini proses pengukuran menjadi jauh lebih fleksibel berkat kemampuan imu tilt compensation.
Penggunaan imu pada gps geodetik memberikan banyak keuntungan, mulai dari peningkatan produktivitas, pengurangan kesalahan operator, hingga kemudahan pengukuran pada lokasi yang sulit dijangkau. Tidak heran jika teknologi imu gnss kini menjadi fitur yang hampir selalu hadir pada receiver survey generasi terbaru.
Bagi perusahaan maupun profesional yang ingin meningkatkan efisiensi pekerjaan lapangan, memilih GNSS dengan IMU merupakan langkah yang sangat relevan. Dengan dukungan fitur tilt compensation yang semakin matang, proses tilt survey gnss dapat dilakukan lebih cepat tanpa mengorbankan kualitas hasil pengukuran.
Sebagai bagian dari transformasi teknologi geospasial, IMU bukan lagi sekadar fitur tambahan, melainkan salah satu komponen penting yang mendukung produktivitas survey modern.
